3-fach MC4 T-Abzweigverbinder – 1 Set für die Parallelschaltung von 3 Solarmodulen

Mit dem 3-fach MC4 T-Abzweigverbinder lassen sich drei Solarmodule einfach und platzsparend parallel miteinander verbinden. Das Set eignet sich ideal für Solaranlagen auf Wohnmobilen, Wohnwagen, Campern und Booten sowie für Insel- und stationäre Photovoltaikanlagen.

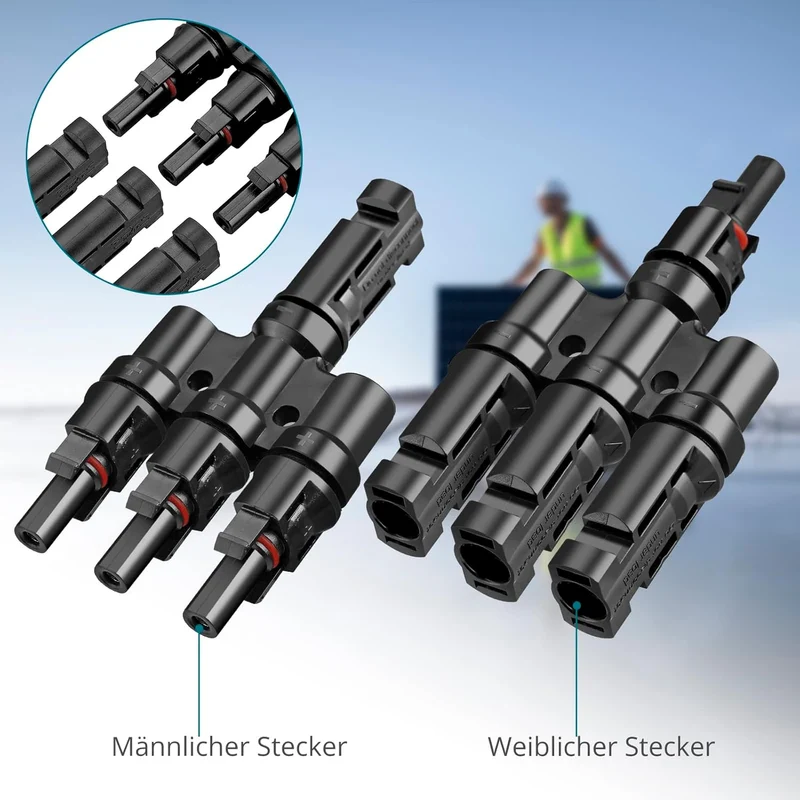

Das Set besteht aus einem M/FFF- und einem F/MMM-Abzweigverbinder. Damit können sowohl die Plus- als auch die Minusleitungen von drei Solarmodulen zu jeweils einem gemeinsamen Anschluss zusammengeführt werden.

Die robusten Gehäuse aus PPO- und PA-Kunststoff sind für den Einsatz im Aussenbereich konzipiert. Versilberte Kupferkontakte sorgen für eine zuverlässige elektrische Verbindung und geringe Übergangswiderstände.

Produktmerkmale

• MC4-kompatibles 3-fach T-Abzweigverbinder-Set
• Zur Parallelschaltung von 3 Solarmodulen
• Zusammenführung von Plus- und Minusleitungen
• 1 × M/FFF-Abzweigverbinder
• 1 × F/MMM-Abzweigverbinder
• MC4-Montageschlüssel inklusive
• Versilberte Kupferkontakte
• Gehäuse aus PPO und PA
• Schutzart IP67
• Für den dauerhaften Ausseneinsatz geeignet
• UV- und witterungsbeständige Konstruktion
• Selbstverriegelndes Stecksystem
• Sichere und stabile Steckverbindung
• Kompakte Installation ohne zusätzliche Verteilerbox
• Ideal für Wohnmobil, Wohnwagen und Camper
• Auch für Boote und stationäre PV-Anlagen geeignet

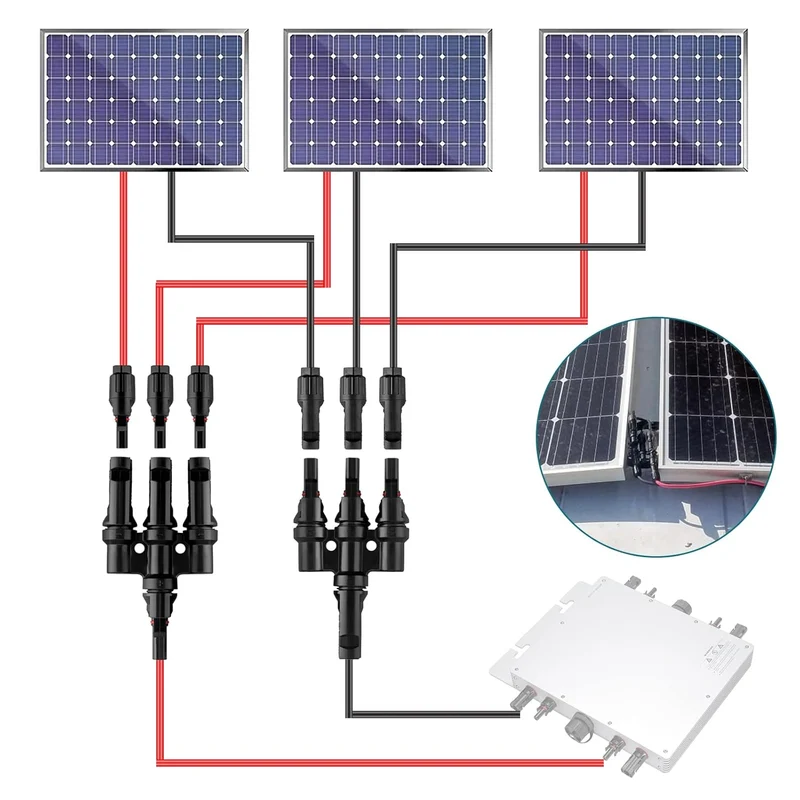

Drei Solarmodule einfach parallel verbinden

Bei einer Parallelschaltung werden die Plusleitungen der drei Solarmodule miteinander verbunden und ebenso die drei Minusleitungen zusammengeführt.

Die Spannung des Systems bleibt dabei grundsätzlich auf dem Niveau eines einzelnen Moduls, während sich die Ströme der parallel geschalteten Module addieren.

Das 3-fach Abzweigset ermöglicht diese Verbindung direkt über MC4-kompatible Steckanschlüsse und reduziert damit den Verkabelungsaufwand.

Ideal für Solaranlagen auf Wohnmobil und Camper

Das Set eignet sich besonders für Solaranlagen mit mehreren Modulen auf begrenzter Dachfläche, beispielsweise:

• 3 × starre Solarmodule
• 3 × flexible Solarmodule
• Wohnmobil-Solaranlagen
• Campervans und Kastenwagen
• Wohnwagen
• Aufstelldächer und Hubdächer
• Boote und Yachten
• Inselanlagen
• Balkonkraftwerke
• Stationäre Photovoltaikanlagen

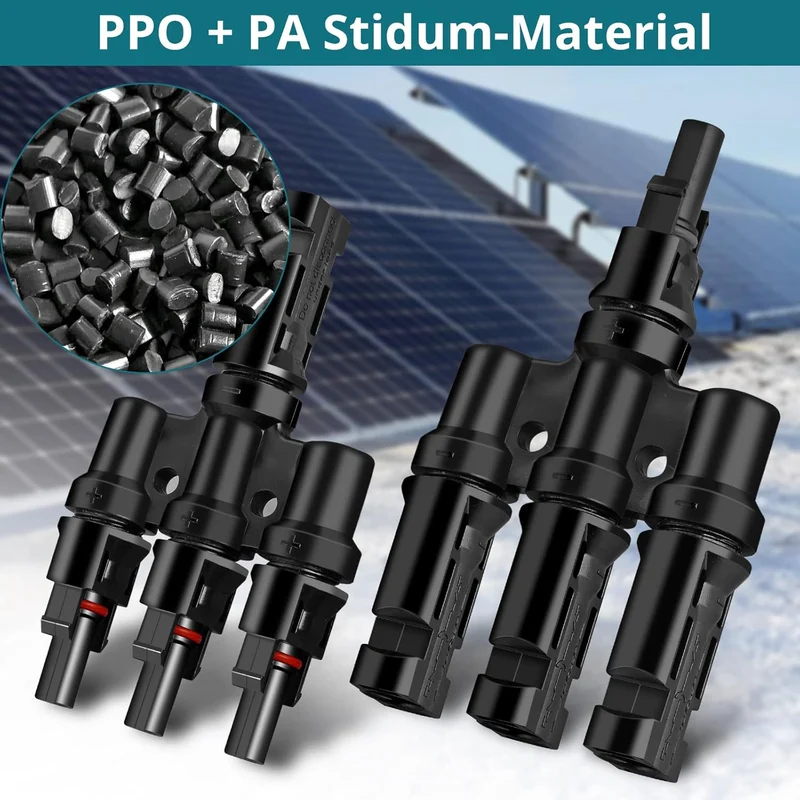

Robuste Ausführung für den Aussenbereich

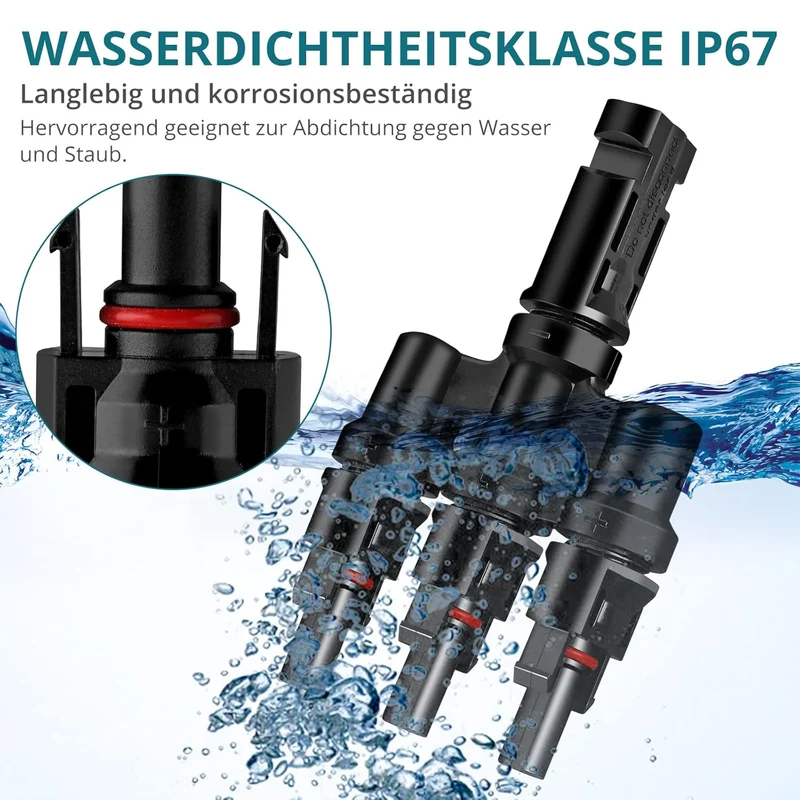

Das Gehäuse besteht aus widerstandsfähigem PPO- und PA-Kunststoff. Die Steckverbindungen sind mit Schutzart IP67 für den Einsatz im Aussenbereich ausgelegt.

Die Kontakte aus versilbertem Kupfer gewährleisten eine gute elektrische Leitfähigkeit und reduzieren den Übergangswiderstand an den Verbindungsstellen.

Selbstverriegelndes Stecksystem

Die MC4-kompatiblen Steckverbindungen rasten beim Zusammenstecken ein und sorgen dadurch für eine mechanisch sichere Verbindung.

Zum Trennen der Verbindung wird die Verriegelung seitlich gelöst. Ein passender MC4-Montageschlüssel ist bereits im Lieferumfang enthalten.

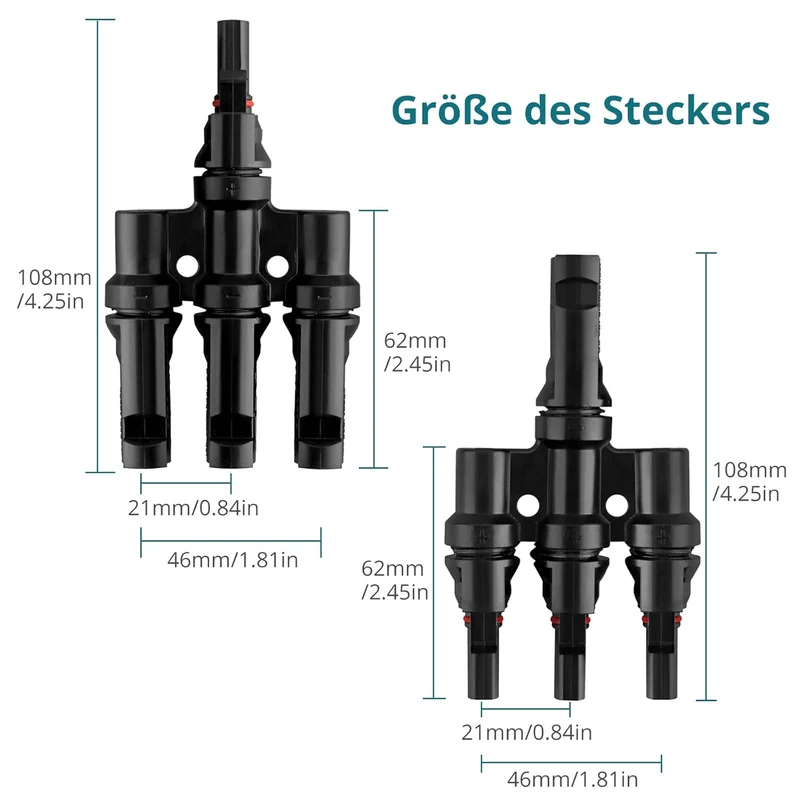

Technische Daten

• Produkttyp: MC4 T-Abzweigverbinder
• Ausführung: 3-fach
• Anwendung: Parallelschaltung von 3 Solarmodulen
• Anschluss: MC4-kompatibel
• Verbinder 1: M/FFF
• Verbinder 2: F/MMM
• Gehäusematerial: PPO / PA
• Kontaktmaterial: Versilbertes Kupfer
• Schutzart: IP67
• Verriegelung: Selbstverriegelnd
• Einsatzbereich: Photovoltaik / Solaranlagen
• Gewicht: ca. 200 g
• Herstellerreferenz: GR165

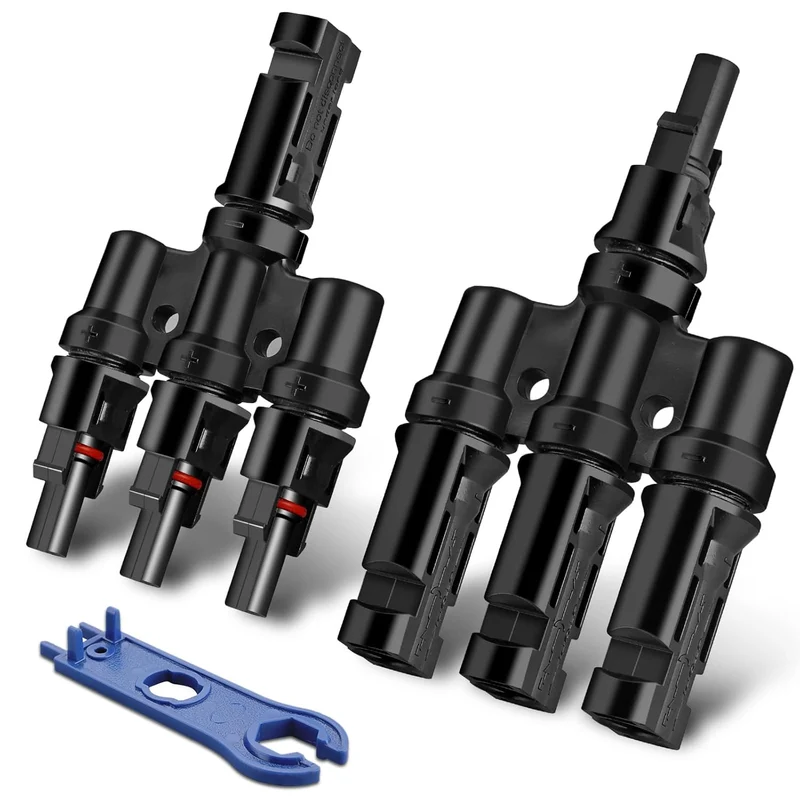

Lieferumfang

• 1 × MC4 T-Abzweigverbinder M/FFF
• 1 × MC4 T-Abzweigverbinder F/MMM
• 1 × MC4-Montageschlüssel

Wichtiger Hinweis zur Parallelschaltung

Bei der Parallelschaltung von drei Solarmodulen addieren sich die Modulströme. Kabelquerschnitt, Steckverbinder, Sicherungen, Dachdurchführung und Solarladeregler müssen deshalb für den möglichen Gesamtstrom der drei Module ausgelegt sein.

Ausserdem sollten für eine Parallelschaltung Solarmodule mit zueinander passenden elektrischen Kennwerten verwendet werden.

Bei PV-Steckverbindern ist zu beachten, dass „MC4-kompatibel“ nicht automatisch bedeutet, dass Steckverbinder unterschiedlicher Hersteller miteinander zertifiziert oder freigegeben sind. Für eine dauerhaft sichere Installation sollten technisch zueinander passende Stecksysteme verwendet werden.

Die CAMPINGWELT24 AG unterstützt Sie gerne bei der Auswahl von Solarmodulen, MC4-Steckverbindern, Solarkabeln, Dachdurchführungen und passenden MPPT-Solarladereglern sowie beim fachgerechten Einbau Ihrer Solaranlage.
