4-fach MC4 Solar-Abzweigverbinder – 1 Set für die Parallelschaltung von 4 Solarmodulen

Mit dem 4-fach MC4 Solar-Abzweigverbinder lassen sich bis zu vier Solarmodule einfach und platzsparend parallel miteinander verbinden. Das Set eignet sich ideal für Solaranlagen auf Wohnmobilen, Wohnwagen, Campern und Booten sowie für Inselanlagen und stationäre Photovoltaikanlagen.

Das Set besteht aus den passenden Plus- und Minus-Abzweigverbindern. Dadurch können die Anschlüsse von vier Solarmodulen zu einer gemeinsamen Plus- und Minusleitung zusammengeführt werden.

Die robusten Steckverbinder bestehen aus widerstandsfähigem PPO- und PA-Kunststoff. Versilberte Kupferkontakte sorgen für eine zuverlässige elektrische Verbindung und geringe Übergangswiderstände. Die wettergeschützte Konstruktion mit Schutzart IP67 eignet sich für den Einsatz im Aussenbereich.

Produktmerkmale

• 4-fach Solar-Abzweigverbinder im Set
• MC4-kompatibles Stecksystem
• Zur Parallelschaltung von bis zu 4 Solarmodulen
• Komplettes Set für Plus- und Minusleitung
• 4 Modulanschlüsse auf jeweils einen gemeinsamen Anschluss
• Kontakte aus versilbertem Kupfer
• Gehäuse aus PPO und PA
• Schutzart IP67
• Wasser- und staubgeschützte Steckverbindungen
• Korrosionsbeständige Konstruktion
• Für den langfristigen Ausseneinsatz
• Selbstverriegelndes Stecksystem
• Einfache Montage und Demontage
• Montageschlüssel inklusive
• Ideal für Wohnmobil, Wohnwagen und Camper
• Auch für Boote und stationäre Photovoltaikanlagen geeignet

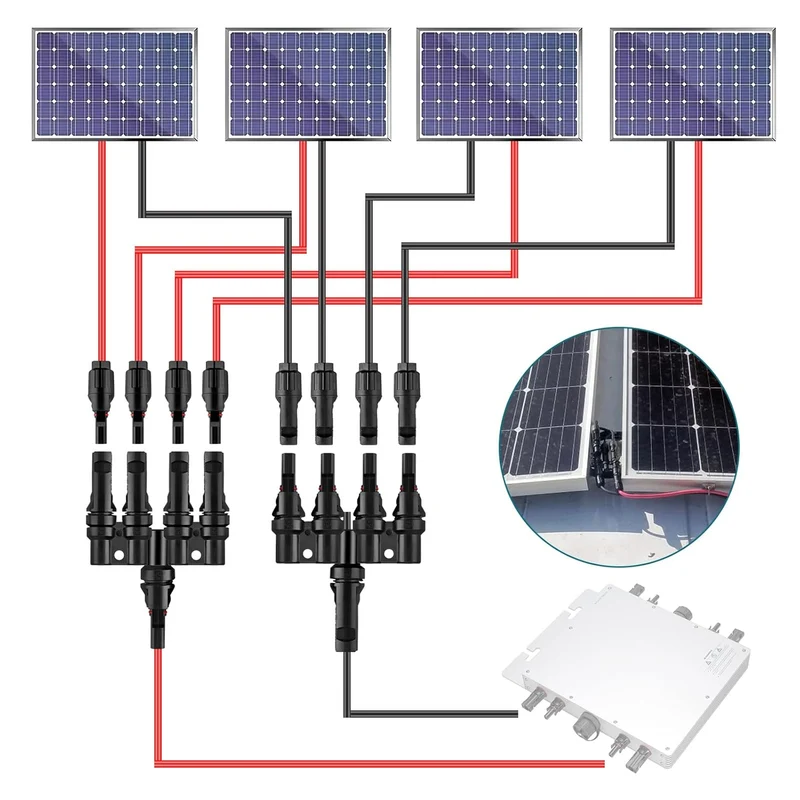

Vier Solarmodule einfach parallel verbinden

Der Solarverteiler ermöglicht die Parallelschaltung von vier Photovoltaikmodulen ohne zusätzliche Verteilerbox.

Dabei werden die vier Plusleitungen der Solarmodule zusammengeführt. Der zweite Verbinder übernimmt entsprechend die Zusammenführung der vier Minusleitungen.

Bei einer Parallelschaltung bleibt die Spannung grundsätzlich auf dem Niveau eines einzelnen Solarmoduls, während sich die Ströme der vier Module addieren.

Dies ermöglicht einen übersichtlichen Aufbau von Solaranlagen mit mehreren Modulen.

Ideal für Solaranlagen auf Wohnmobil und Camper

Gerade auf Wohnmobil- und Camperdächern werden häufig mehrere kleinere Solarmodule eingesetzt, um die verfügbare Dachfläche zwischen Dachfenstern, Lüftern, Klimaanlagen und weiteren Dachaufbauten optimal auszunutzen.

Der 4-fach Abzweigverbinder eignet sich beispielsweise für:

• Wohnmobile
• Wohnwagen
• Campervans
• Kastenwagen
• Aufstelldächer und Hubdächer
• Boote und Yachten
• Inselanlagen
• Balkonkraftwerke
• Stationäre Photovoltaikanlagen

Hochwertige Materialien

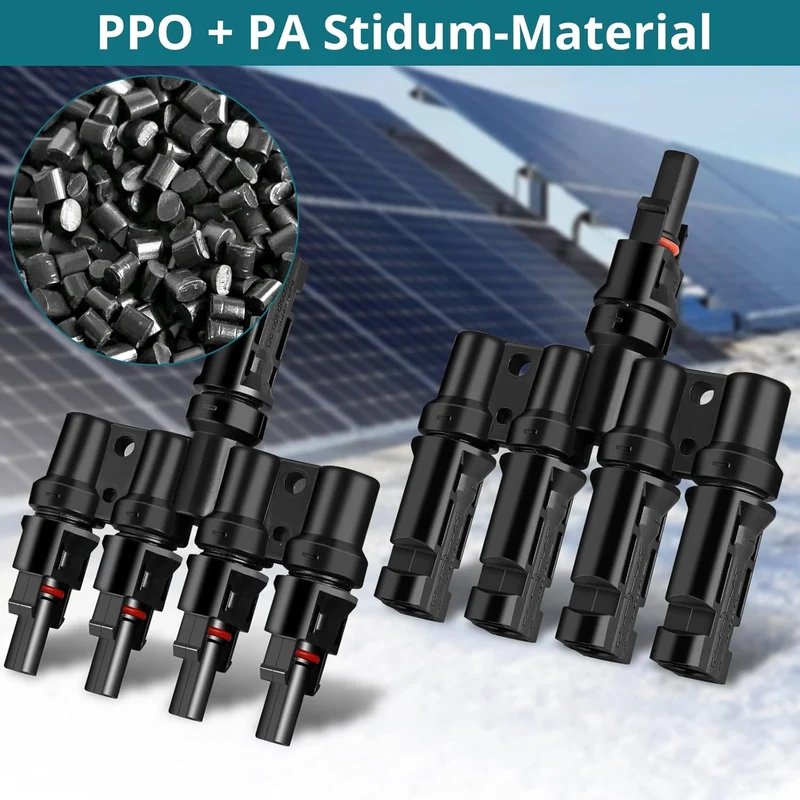

Das Gehäuse besteht aus robustem PPO- und PA-Kunststoff und ist für anspruchsvolle Anwendungen im Aussenbereich ausgelegt.

Die Kontakte bestehen aus versilbertem Kupfer. Dadurch wird eine gute elektrische Leitfähigkeit bei gleichzeitig niedrigen Übergangswiderständen ermöglicht.

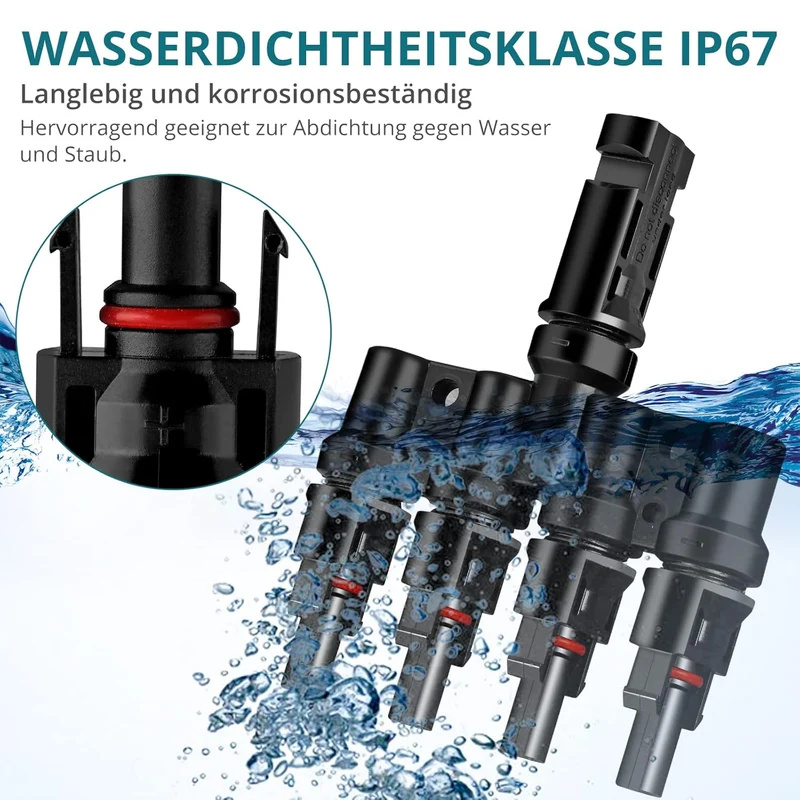

Wettergeschützt nach IP67

Die integrierten Dichtungen schützen die Steckverbindungen bei fachgerechter Montage vor Wasser und Staub. Mit Schutzart IP67 eignet sich das Stecksystem für Solaranlagen, deren Verbindungen dauerhaft im Aussenbereich installiert werden.

Selbstverriegelndes Stecksystem

Nach dem Zusammenstecken rastet die integrierte Verriegelung ein und schützt die Verbindung vor unbeabsichtigtem Lösen.

Zum Trennen können die seitlichen Verriegelungen gelöst werden. Ein passender Montageschlüssel ist bereits im Lieferumfang enthalten.

Technische Daten

• Produkttyp: Solar-Abzweigverbinder / Solarverteiler
• Ausführung: 4-fach
• Anwendung: Parallelschaltung von bis zu 4 Solarmodulen
• Stecksystem: MC4-kompatibel

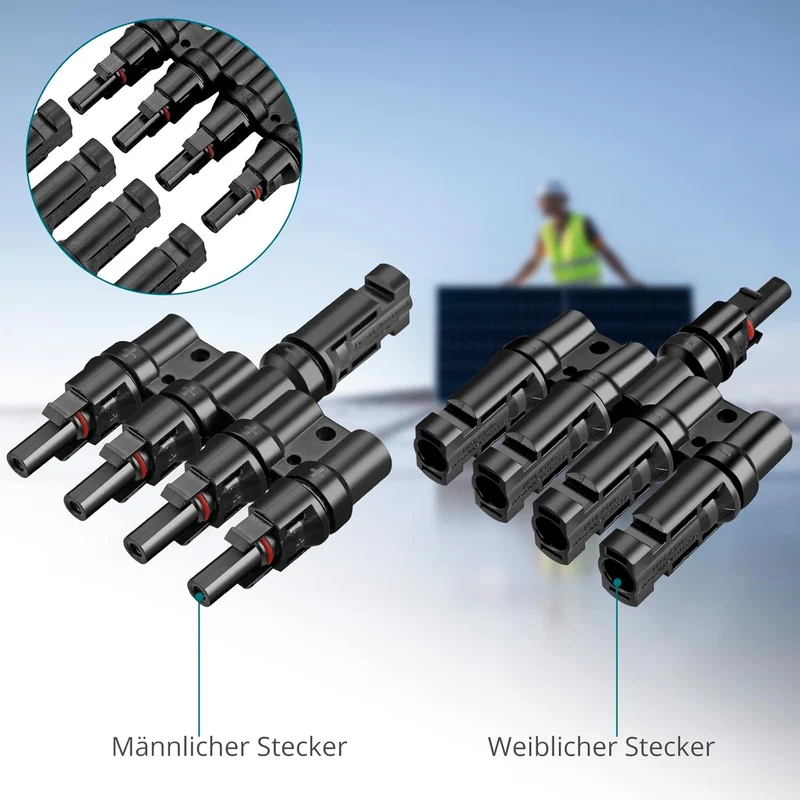

• Verbinder: M/FFFF und entsprechende Gegenverbindung
• Gehäusematerial: PPO / PA
• Kontaktmaterial: Versilbertes Kupfer
• Schutzart: IP67
• Verriegelung: Selbstverriegelnd
• Teilenummer: GR166
• Herstellerreferenz: GR166
• Gewicht: ca. 230 g
• Verpackungsabmessungen: ca. 189 × 121 × 24 mm

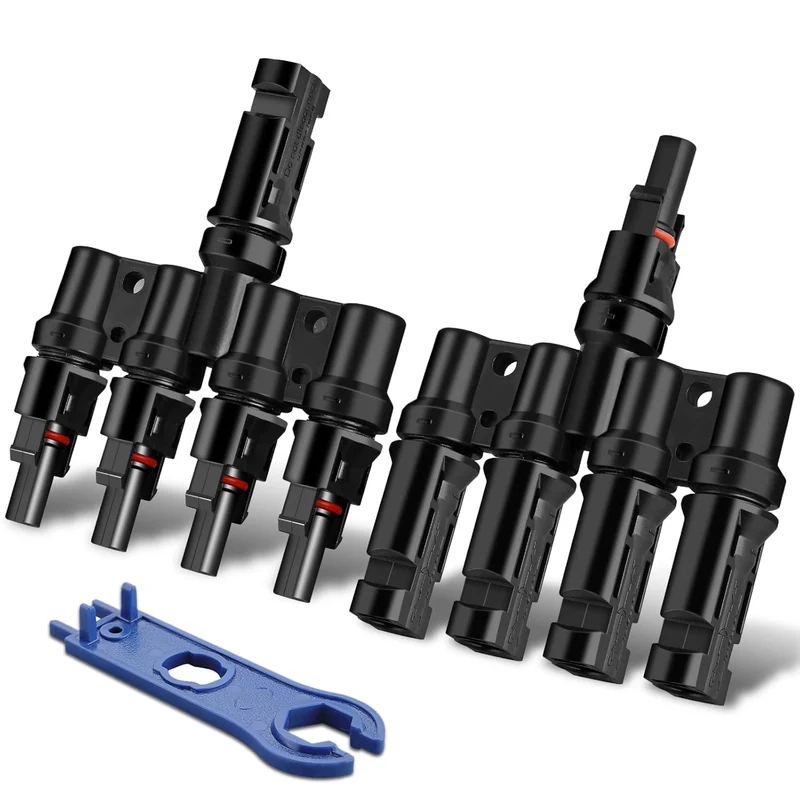

Lieferumfang

• 1 × 4-fach Solar-Abzweigverbinder für Plus
• 1 × 4-fach Solar-Abzweigverbinder für Minus
• 1 × Montageschlüssel

Lieferumfang insgesamt: 1 komplettes Set zur Parallelschaltung von bis zu 4 Solarmodulen.

Wichtiger Hinweis zur Parallelschaltung

Bei vier parallel geschalteten Solarmodulen addieren sich die Ströme der einzelnen Module. Die gemeinsame Ausgangsleitung kann dadurch mit einem deutlich höheren Strom belastet werden als die einzelnen Modulleitungen.

Solarkabel, MC4-Steckverbinder, Sicherungen, Dachdurchführungen und insbesondere der verwendete MPPT-Solarladeregler müssen deshalb für den maximal möglichen Gesamtstrom der Anlage ausgelegt sein.

Für eine optimale Parallelschaltung sollten Solarmodule mit zueinander passenden elektrischen Kennwerten verwendet werden.

Bei MC4-kompatiblen Steckverbindern ist zudem zu beachten, dass ähnlich aussehende Stecksysteme verschiedener Hersteller nicht automatisch miteinander zertifiziert oder freigegeben sind.

Die CAMPINGWELT24 AG unterstützt Sie gerne bei der Dimensionierung und beim fachgerechten Einbau Ihrer kompletten Solaranlage inklusive Solarmodulen, MC4-Steckverbindern, Solarkabeln, Sicherungen, Dachdurchführungen und MPPT-Ladereglern.
