5-fach MC4 Solar-Abzweigverbinder – 1 Set für die Parallelschaltung von bis zu 5 Solarmodulen

Mit dem 5-fach MC4 Solar-Abzweigverbinder lassen sich bis zu fünf Solarmodule einfach und platzsparend parallel miteinander verbinden. Das Set eignet sich ideal für Solaranlagen auf Wohnmobilen, Wohnwagen, Campern und Booten sowie für Inselanlagen und stationäre Photovoltaikanlagen.

Das Set besteht aus den passenden Plus- und Minus-Abzweigverbindern. Damit können die Anschlüsse von bis zu fünf Solarmodulen zu jeweils einer gemeinsamen Plus- und Minusleitung zusammengeführt werden.

Die robusten Steckverbinder bestehen aus widerstandsfähigem PPO- und PA-Kunststoff. Versilberte Kupferkontakte sorgen für eine zuverlässige elektrische Verbindung und geringe Übergangswiderstände. Dank der Schutzart IP68 ist das Stecksystem bei fachgerechter Montage für den dauerhaften Einsatz im Aussenbereich ausgelegt.

Produktmerkmale

• 5-fach Solar-Abzweigverbinder im Set
• MC4-kompatibles Stecksystem
• Zur Parallelschaltung von bis zu 5 Solarmodulen
• Plus- und Minus-Abzweigverbinder
• Ideal für Solaranlagen mit mehreren Modulen
• Kontakte aus versilbertem Kupfer
• Gehäuse aus PPO und PA
• Schutzart IP68
• Wasser- und staubgeschützte Ausführung
• UV- und witterungsbeständige Konstruktion
• Korrosionsbeständig
• Für den langfristigen Ausseneinsatz
• Selbstverriegelndes Stecksystem
• Einfache Montage
• Kompakte Alternative zu separaten Verteilerlösungen
• Ideal für Wohnmobil, Wohnwagen und Camper
• Auch für Boote und stationäre Solaranlagen geeignet

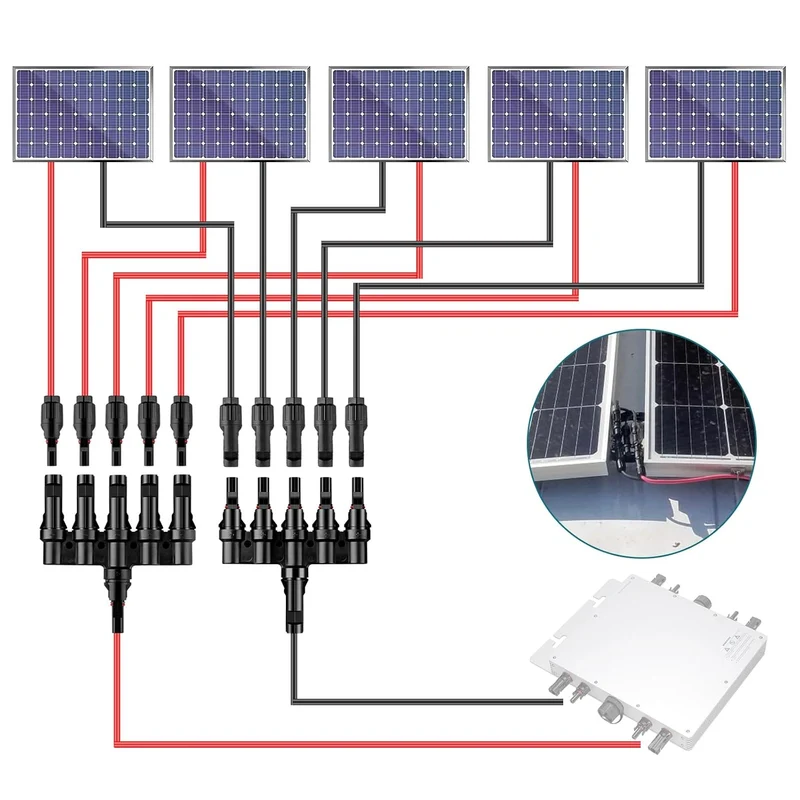

Bis zu 5 Solarmodule parallel verbinden

Der Solar-Abzweigverbinder wurde speziell für die Parallelschaltung mehrerer Photovoltaikmodule entwickelt.

Bei der Parallelschaltung werden die Plusleitungen der Solarmodule miteinander verbunden und ebenso die Minusleitungen zusammengeführt. Die Spannung bleibt dabei grundsätzlich auf dem Niveau eines einzelnen Moduls, während sich die Ströme der parallel geschalteten Module addieren.

Dies ermöglicht den einfachen Aufbau einer leistungsstarken Solaranlage aus mehreren einzelnen Modulen.

Ideal für Wohnmobil und Camper

Gerade auf Wohnmobil- und Camperdächern werden häufig mehrere kleinere Solarmodule verwendet, um die vorhandene Dachfläche zwischen Dachfenstern, Lüftern, Klimaanlagen und anderen Aufbauten optimal auszunutzen.

Der 5-fach Abzweigverbinder eignet sich beispielsweise für:

• Wohnmobile
• Campervans
• Kastenwagen
• Wohnwagen
• Aufstelldächer und Hubdächer
• Boote und Yachten
• Inselanlagen
• Balkonkraftwerke
• Stationäre Photovoltaikanlagen

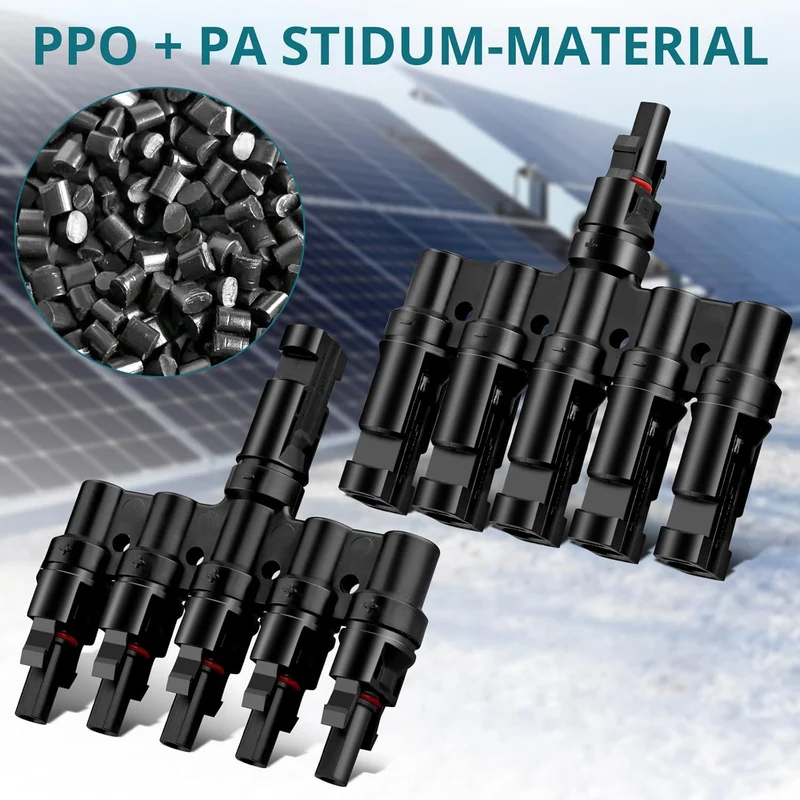

Hochwertige Materialien

Das Gehäuse besteht aus widerstandsfähigem PPO- und PA-Kunststoff und ist für anspruchsvolle Anwendungen im Aussenbereich ausgelegt.

Die Kontakte aus versilbertem Kupfer bieten eine gute elektrische Leitfähigkeit und tragen zu niedrigen Übergangswiderständen an den Steckverbindungen bei.

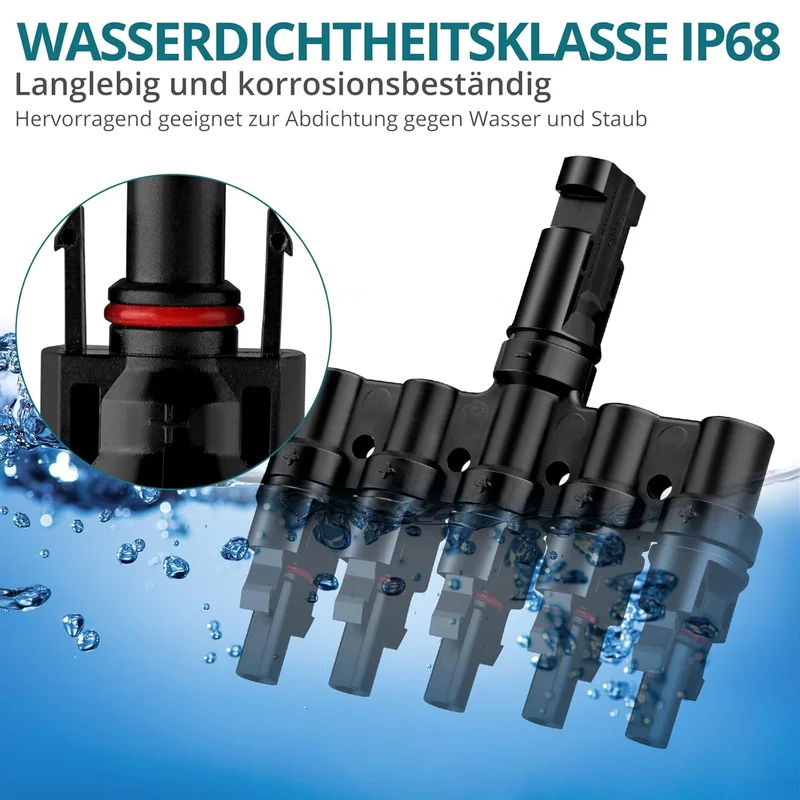

Wasserdichte Ausführung nach IP68

Die Steckverbinder verfügen über integrierte Dichtungen und sind mit Schutzart IP68 angegeben.

Bei fachgerechter Montage sind die Verbindungen damit sehr gut gegen Wasser, Staub und Feuchtigkeit geschützt und eignen sich für dauerhaft im Freien installierte Solaranlagen.

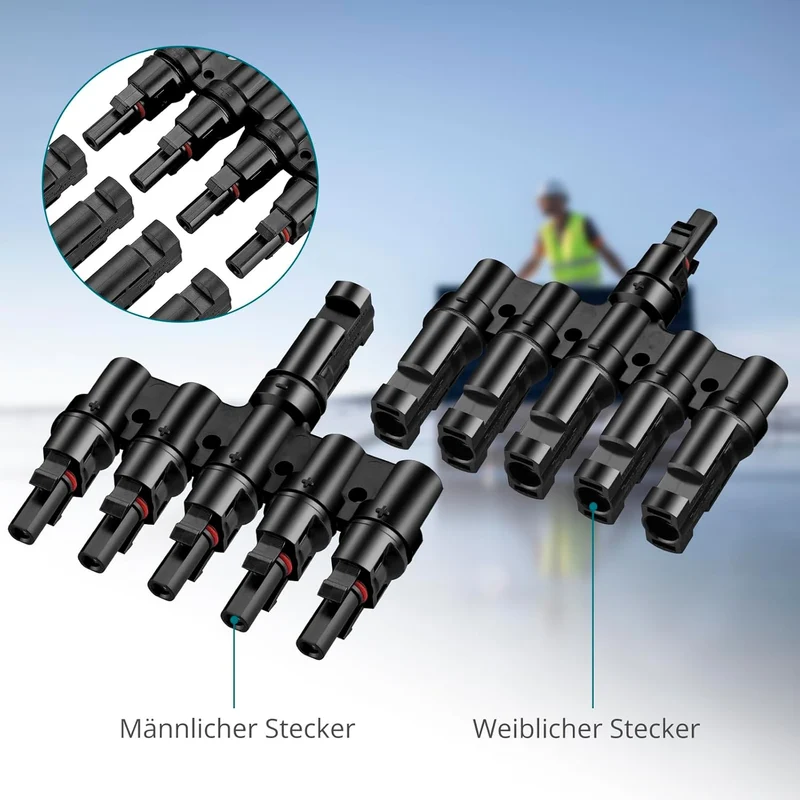

Selbstverriegelndes Stecksystem

Die MC4-kompatiblen Steckverbindungen verfügen über eine integrierte Verriegelung. Nach dem Zusammenstecken rastet die Verbindung ein und wird gegen unbeabsichtigtes Lösen gesichert.

Zum Trennen können die seitlichen Verriegelungen gelöst werden.

Technische Daten

• Hersteller: YGiTK
• Produkttyp: Solar-Abzweigverbinder
• Ausführung: 5-fach
• Anwendung: Parallelschaltung von bis zu 5 Solarmodulen
• Stecksystem: MC4-kompatibel
• Gehäusematerial: PPO / PA
• Kontaktmaterial: Versilbertes Kupfer
• Schutzart: IP68
• Verriegelung: Selbstverriegelnd
• Farbe: Schwarz
• Teilenummer: GR214KTY
• Herstellerreferenz: GR214KTY
• Gewicht: ca. 290 g

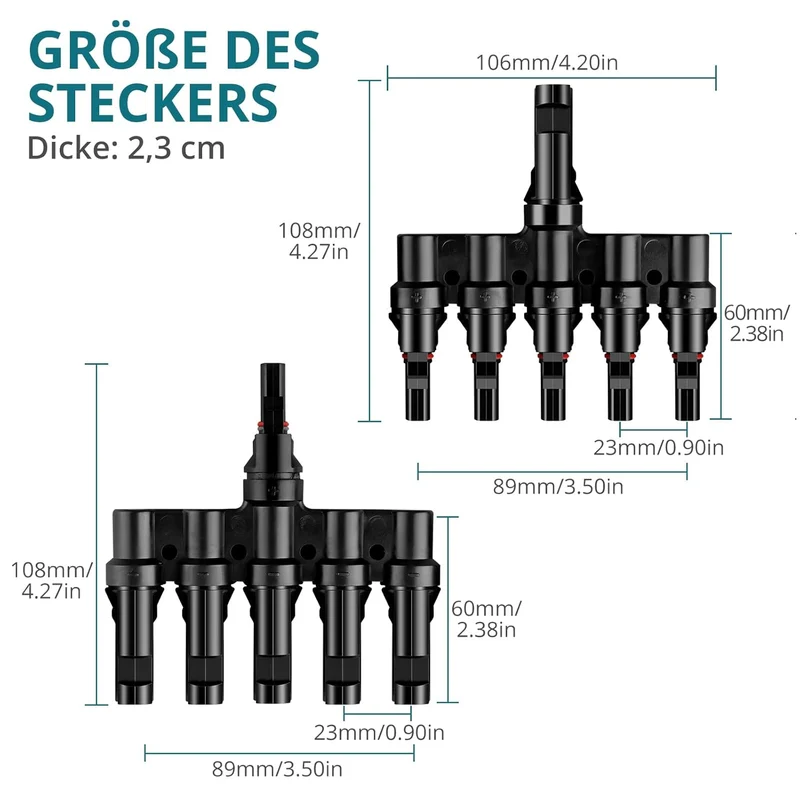

• Verpackungsabmessungen: ca. 221 × 157 × 24 mm

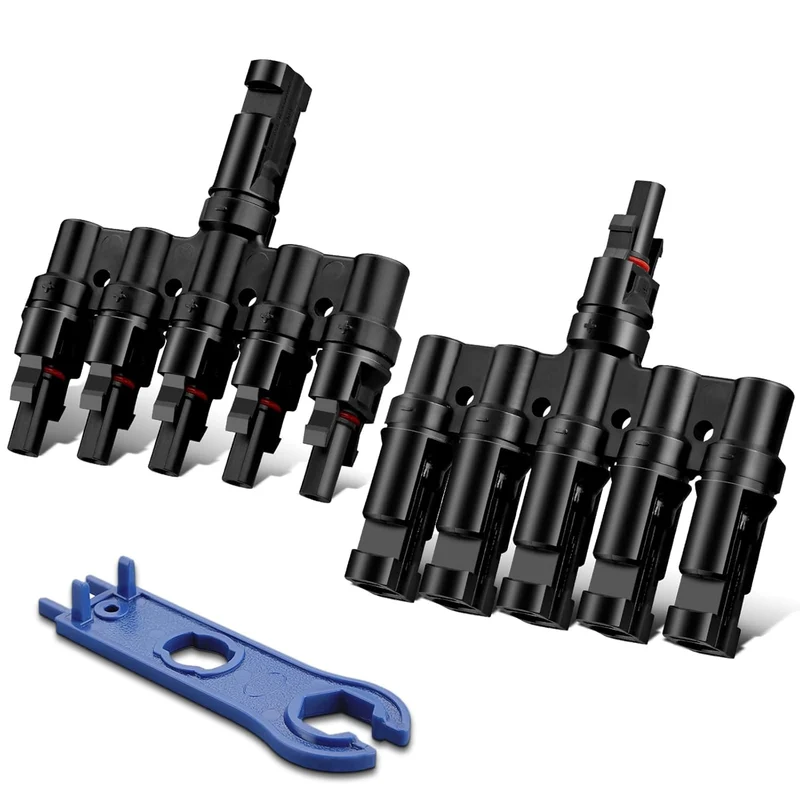

Lieferumfang

• 1 × 5-fach Solar-Abzweigverbinder für Plus
• 1 × 5-fach Solar-Abzweigverbinder für Minus

Wichtiger Hinweis zur Parallelschaltung

Bei der Parallelschaltung von fünf Solarmodulen addieren sich die Ströme der einzelnen Module. Dadurch kann auf der gemeinsamen Ausgangsleitung ein wesentlich höherer Strom fliessen als an einem einzelnen Solarmodul.

Solarkabel, Steckverbinder, Sicherungen, Dachdurchführungen und insbesondere der verwendete MPPT-Solarladeregler müssen deshalb für den maximal möglichen Gesamtstrom der Anlage ausgelegt sein.

Für eine optimale Parallelschaltung sollten Solarmodule mit zueinander passenden elektrischen Kennwerten verwendet werden.

Bei MC4-kompatiblen Steckverbindern ist ausserdem darauf zu achten, dass ähnlich aussehende Stecksysteme verschiedener Hersteller nicht automatisch miteinander zertifiziert oder freigegeben sind.

Die CAMPINGWELT24 AG unterstützt Sie gerne bei der Dimensionierung und beim fachgerechten Einbau Ihrer kompletten Solaranlage inklusive Solarmodulen, MC4-Steckverbindern, Solarkabeln, Sicherungen, Dachdurchführungen und MPPT-Ladereglern.
