MC4 Solarstecker Set – 5 Paar, für Solarkabel 2,5–6 mm², IP67, 1000 V , 30 A

Das MC4 Solarstecker-Set mit 5 Paar Steckverbindern eignet sich für die zuverlässige und wettergeschützte Verbindung von Solarkabeln in Photovoltaikanlagen. Die Steckverbinder sind für Kabelquerschnitte von 2,5 mm², 4 mm² und 6 mm² geeignet und damit ideal für Solaranlagen auf Wohnmobilen, Wohnwagen, Campern, Booten sowie für stationäre PV-Anwendungen.

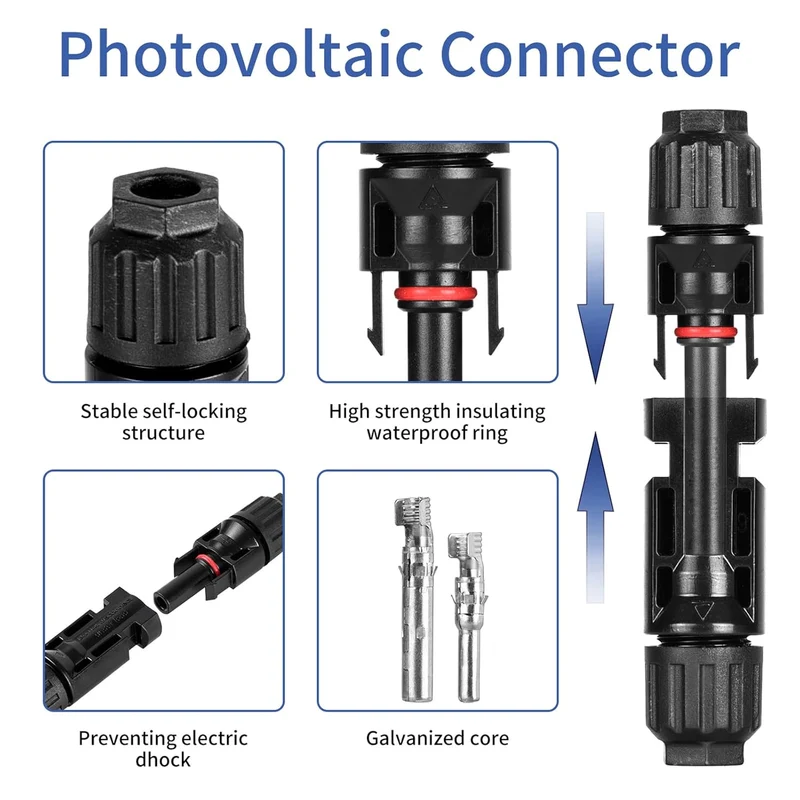

Jedes Paar besteht aus einem passenden männlichen und weiblichen Solarsteckverbinder. Die selbstsichernde Verriegelung sorgt nach dem Zusammenstecken für eine stabile Verbindung.

Dank Schutzart IP67, UV-beständigem PPO-Gehäuse und einem angegebenen Temperaturbereich von -40 °C bis +125 °C sind die Steckverbinder für anspruchsvolle Anwendungen im Aussenbereich ausgelegt.

Produktmerkmale

• MC4-kompatible Solarsteckverbinder
• 5 Paar im Set
• Jeweils männlicher und weiblicher Steckverbinder
• Für Solarkabel von 2,5–6 mm²
• Geeignet für 2,5 / 4 / 6 mm²
• Entsprechend AWG 14 / 12 / 10
• Nennspannung bis 1000 V DC
• Nennstrom bis 30 A bei 4 und 6 mm²
• Schutzart IP67
• Wettergeschützte Steckverbindung
• UV- und alterungsbeständiges PPO-Gehäuse
• Kontakte aus Kupfer
• Selbstsichernde Verriegelung
• Weiter Temperaturbereich
• Schwer entflammbares Material nach UL94-V0
• Ideal für Wohnmobil- und Camper-Solaranlagen
• Für Photovoltaikanlagen im Aussenbereich

Ideal für Solaranlagen auf Wohnmobil und Camper

MC4-Steckverbinder ermöglichen eine schnell trennbare und gleichzeitig sichere Verbindung zwischen Solarmodulen und der weiteren Solarinstallation.

Das 5-Paar-Set eignet sich beispielsweise für:

• Solarmodule auf Wohnmobilen
• Camper-Solaranlagen
• Wohnwagen
• Aufstelldächer und Hubdächer
• Flexible Solarmodule
• Starre Solarmodule
• Solarkabel-Verlängerungen
• Parallele beziehungsweise individuelle Modulverkabelungen
• Boote
• Stationäre Photovoltaikanlagen

Für 2,5 bis 6 mm² Solarkabel

Die Steckverbinder können mit gängigen PV-Kabelquerschnitten verwendet werden:

• 2,5 mm² / AWG 14
• 4 mm² / AWG 12
• 6 mm² / AWG 10

Damit eignet sich das Set für zahlreiche kleine und grössere Solaranlagen.

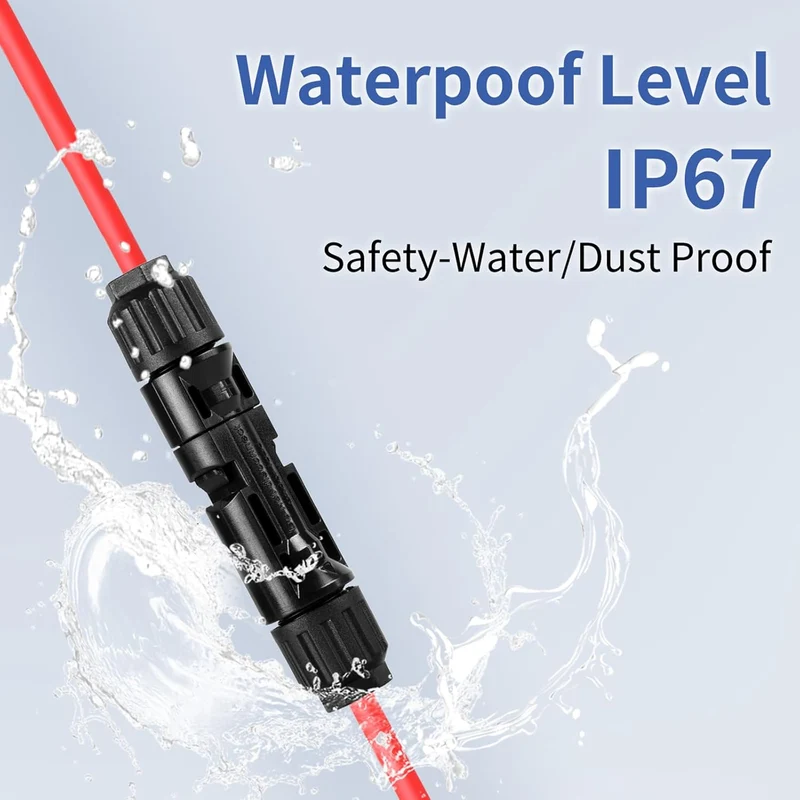

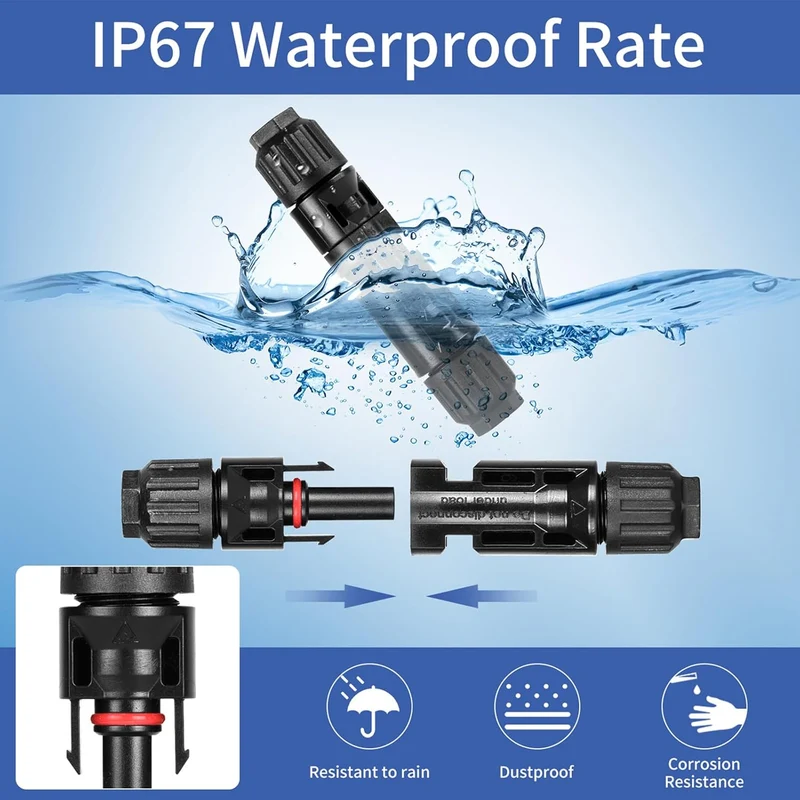

Wetterfest nach IP67

Die integrierte Abdichtung schützt die Verbindung bei fachgerechter Montage vor dem Eindringen von Staub und Wasser. Mit Schutzart IP67 eignen sich die Steckverbinder für die dauerhafte Installation im Aussenbereich.

Das PPO-Isoliermaterial besitzt eine hohe Alterungs- und UV-Beständigkeit und ist damit für den Einsatz unter wechselnden Witterungsbedingungen geeignet.

Technische Daten

• Produkttyp: Solar-Steckverbinder
• Steckertyp: MC4-kompatibel
• Anzahl: 5 Paar / 10 Steckverbinder
• Ausführung: Männlich / Weiblich
• Geeigneter Kabelquerschnitt: 2,5–6 mm²
• Geeignet für: 2,5 / 4 / 6 mm²
• AWG: 14 / 12 / 10
• Nennspannung: 1000 V DC
• Nennstrom: Bis 30 A bei 4 / 6 mm²
• Prüfspannung: 6000 V / 50 Hz
• Schutzart: IP67
• Schutzklasse: II
• Gehäusematerial: PPO
• Kontaktmaterial: Kupfer
• Leiter/Kontaktoberfläche: Verzinnt
• Kontaktwiderstand: ≤ 5 mΩ
• Betriebstemperatur: -40 °C bis +125 °C
• Flammhemmung: UL94-V0
• Einsteckkraft: ≤ 50 N
• Auszugskraft: ≥ 50 N
• Verriegelung: Selbstsichernd

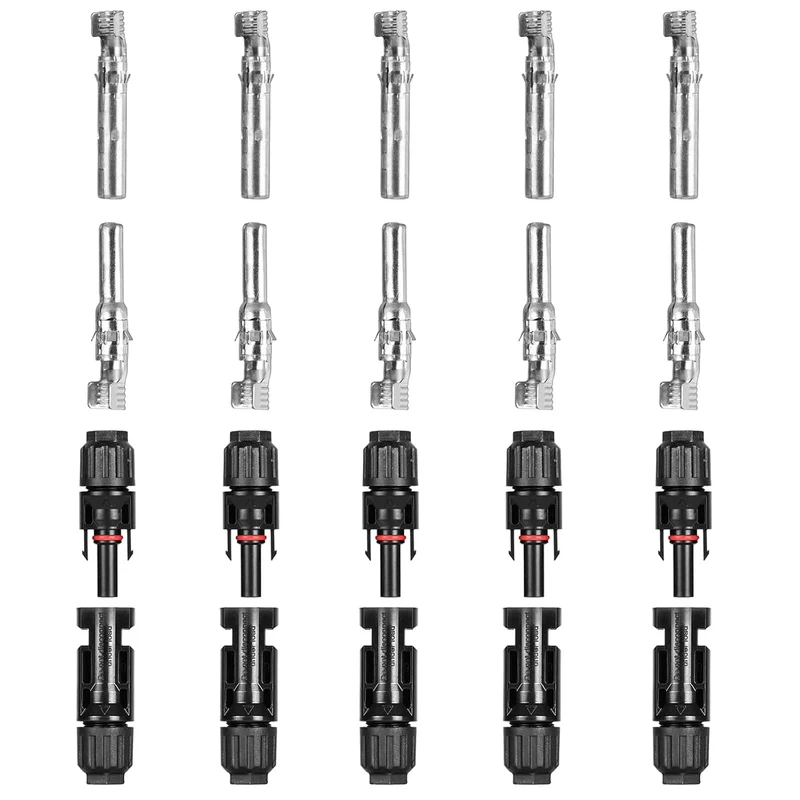

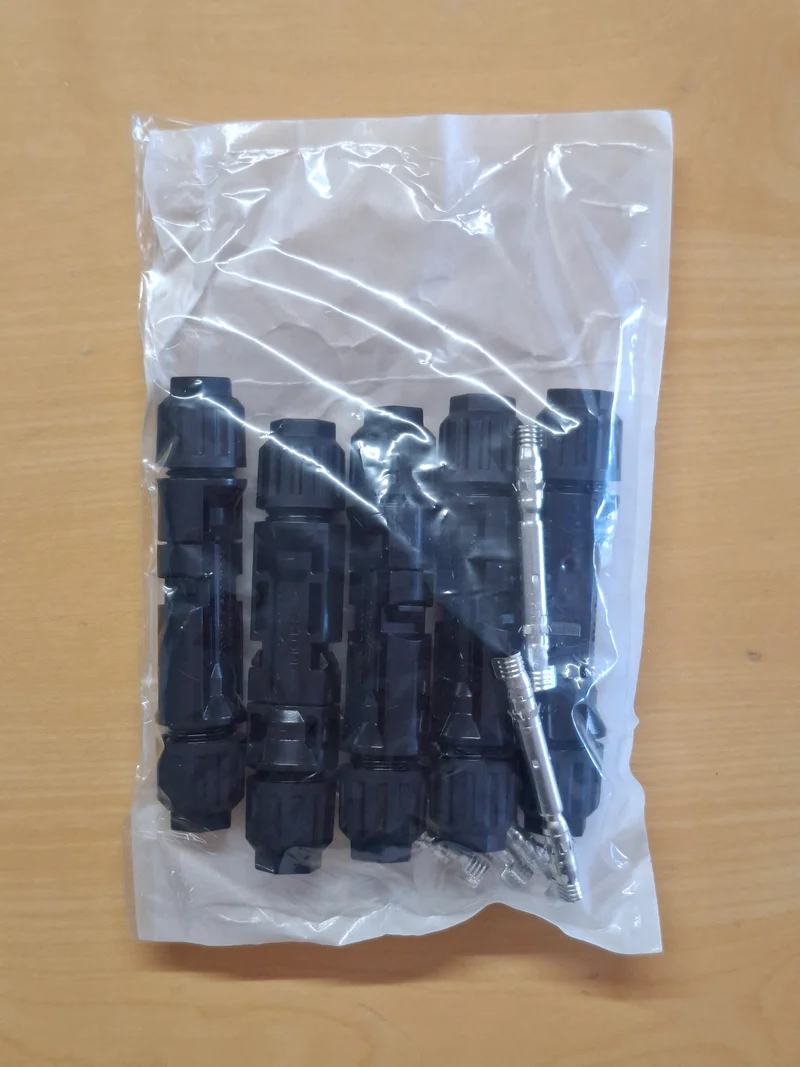

Lieferumfang

• 5 × männliche Solarsteckverbinder
• 5 × weibliche Solarsteckverbinder
• Passende Kontakte und Verschraubungen

Gesamt: 5 Paar MC4-kompatible Solarstecker

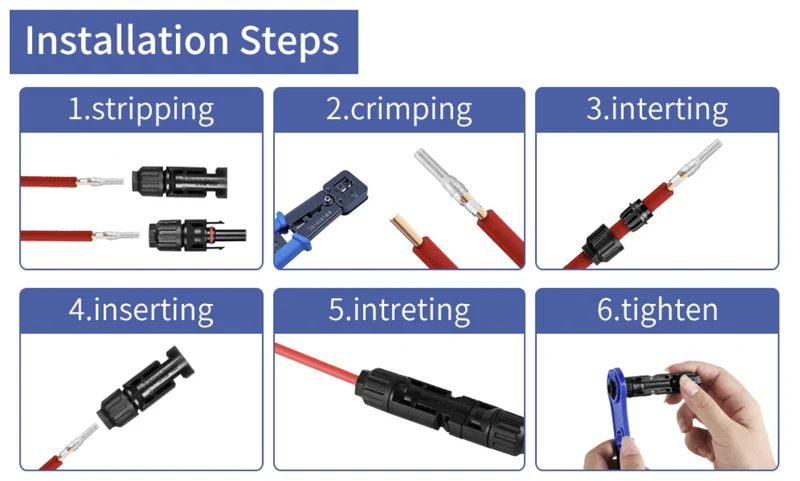

Hinweis zur Montage

Für eine dauerhaft zuverlässige elektrische Verbindung sollten die Kontakte mit einer für MC4-/PV-Kontakte und den jeweiligen Kabelquerschnitt geeigneten Crimpzange fachgerecht verpresst werden.

Die Abdichtung und Schutzart IP67 werden nur bei korrekter Montage und bei Verwendung eines zur Kabelverschraubung passenden Solarkabels erreicht.

Bei PV-Steckverbindern sollten ausserdem nur technisch kompatible Stecker miteinander verbunden werden. Ähnlich aussehende Stecksysteme unterschiedlicher Hersteller sind nicht automatisch für eine gemeinsame Steckverbindung freigegeben.

Die CAMPINGWELT24 AG unterstützt Sie gerne bei der Auswahl von Solarkabeln, MC4-Steckverbindern, Dachdurchführungen, Solarmodulen und Ladereglern sowie beim fachgerechten Einbau Ihrer Solaranlage.
