MC4 Y-Abzweigverbinder für 2 Solarmodule – 1 Paar, 30 A , 1000 V DC, IP67

Mit dem MC4-kompatiblen Y-Abzweigverbinder lassen sich zwei Solarmodule einfach und zuverlässig parallel miteinander verbinden. Das Set besteht aus einem Y-Verbinder mit einem männlichen auf zwei weibliche Anschlüsse sowie einem Y-Verbinder mit einem weiblichen auf zwei männliche Anschlüsse.

Die Solar-Abzweigverbinder eignen sich ideal für Photovoltaikanlagen auf Wohnmobilen, Wohnwagen, Campern und Booten sowie für Inselanlagen und stationäre Solaranlagen.

Dank der flexiblen Kabelstücke zwischen den Anschlüssen lassen sich die Verbinder besonders einfach verlegen. Das robuste PPO-Gehäuse, die verzinnten Kupferkontakte und die Schutzart IP67 machen das Set für den Einsatz im Aussenbereich geeignet.

Produktmerkmale

• MC4-kompatibles Y-Abzweigverbinder-Set
• Zur Parallelschaltung von 2 Solarmodulen
• 1 × männlich auf 2 × weiblich
• 1 × weiblich auf 2 × männlich
• Komplettes Set für Plus- und Minusverbindung
• Nennstrom bis 30 A
• Nennspannung bis 1000 V DC
• Für Solarkabel von 2,5–6 mm²
• Geeignet für AWG 14 bis AWG 10
• Schutzart IP67
• Für den Einsatz im Aussenbereich
• UV- und alterungsbeständiges PPO-Material
• Kontakte aus Kupfer
• Verzinnte Kontaktoberflächen
• Selbstverriegelnde Steckverbindungen
• Flexible Y-Ausführung mit Anschlusskabeln
• Ideal für Wohnmobil, Wohnwagen und Camper
• Auch für Boote und stationäre Photovoltaikanlagen geeignet

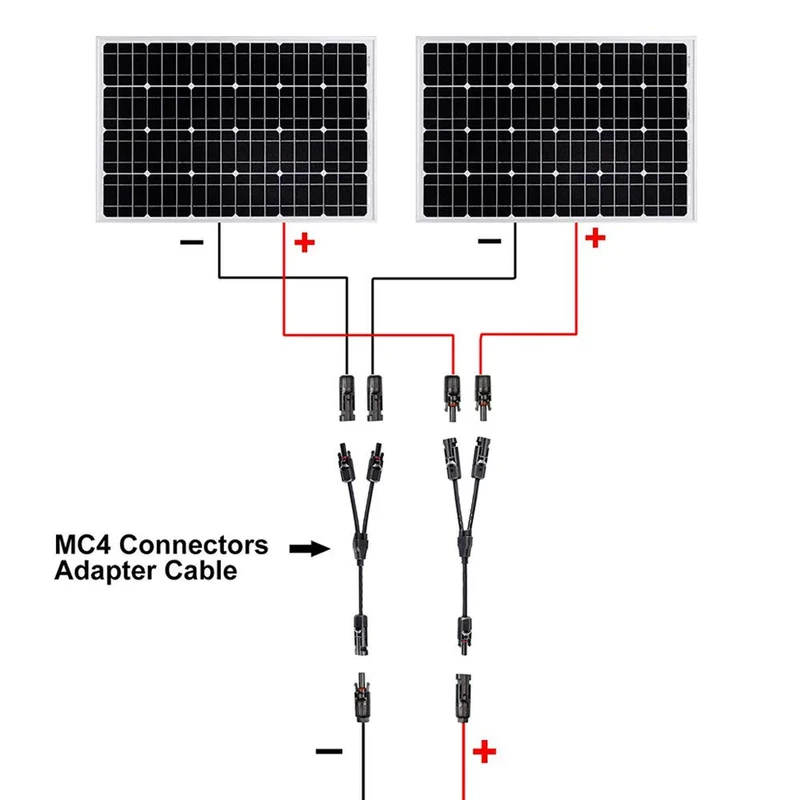

Zwei Solarmodule einfach parallel verbinden

Das Y-Verbinderset ermöglicht die Parallelschaltung von zwei Solarmodulen ohne zusätzlichen Verteiler.

Dabei werden die beiden Plusleitungen und die beiden Minusleitungen der Solarmodule jeweils zusammengeführt. Bei einer Parallelschaltung bleibt die Spannung grundsätzlich auf dem Niveau eines einzelnen Moduls, während sich die Ströme der beiden Module addieren.

Dies eignet sich besonders für Camper-Solaranlagen, bei denen die vorhandene Dachfläche mit mehreren einzelnen Solarmodulen genutzt wird.

Ideal für Solaranlagen auf Wohnmobil und Camper

Die Y-Abzweigverbinder eignen sich beispielsweise für:

• Wohnmobile
• Wohnwagen
• Campervans
• Kastenwagen
• Aufstelldächer und Hubdächer
• Boote und Yachten
• Inselanlagen
• Balkonkraftwerke
• Stationäre Photovoltaikanlagen

Für Solarkabel von 2,5 bis 6 mm²

Die Steckverbinder sind für gängige PV-Kabelquerschnitte geeignet:

• 2,5 mm² / AWG 14
• 4 mm² / AWG 12
• 6 mm² / AWG 10

Damit lässt sich das Set flexibel in zahlreiche kleinere und grössere Solaranlagen integrieren.

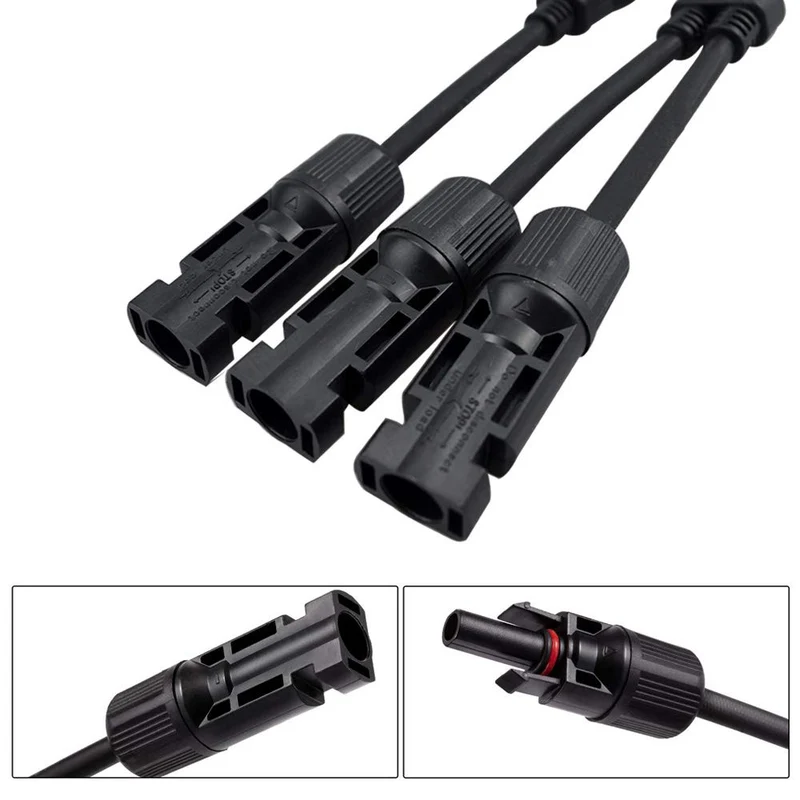

Wettergeschützte Ausführung nach IP67

Die Steckverbindungen sind mit Schutzart IP67 angegeben und eignen sich bei fachgerechter Montage für den Einsatz im Freien.

Das Gehäuse besteht aus PPO-Kunststoff, der sich durch eine gute Alterungs- und UV-Beständigkeit auszeichnet. Die Kontakte bestehen aus Kupfer mit verzinnter Oberfläche und ermöglichen eine zuverlässige elektrische Verbindung.

Technische Daten

• Produkttyp: Solar Y-Abzweigverbinder
• Stecksystem: MC4-kompatibel
• Ausführung: 2-fach
• Anwendung: Parallelschaltung von 2 Solarmodulen
• Nennstrom: 30 A
• Nennspannung: 1000 V DC
• Kontaktwiderstand: ≤ 0,5 mΩ
• Schutzart: IP67
• Flammhemmung: UL94-V0
• Geeigneter Kabelquerschnitt: 2,5–6 mm²
• AWG: 14–10
• Kontaktmaterial: Kupfer, verzinnt
• Isolationsmaterial: PPO
• Betriebstemperatur: -40 °C bis +105 °C

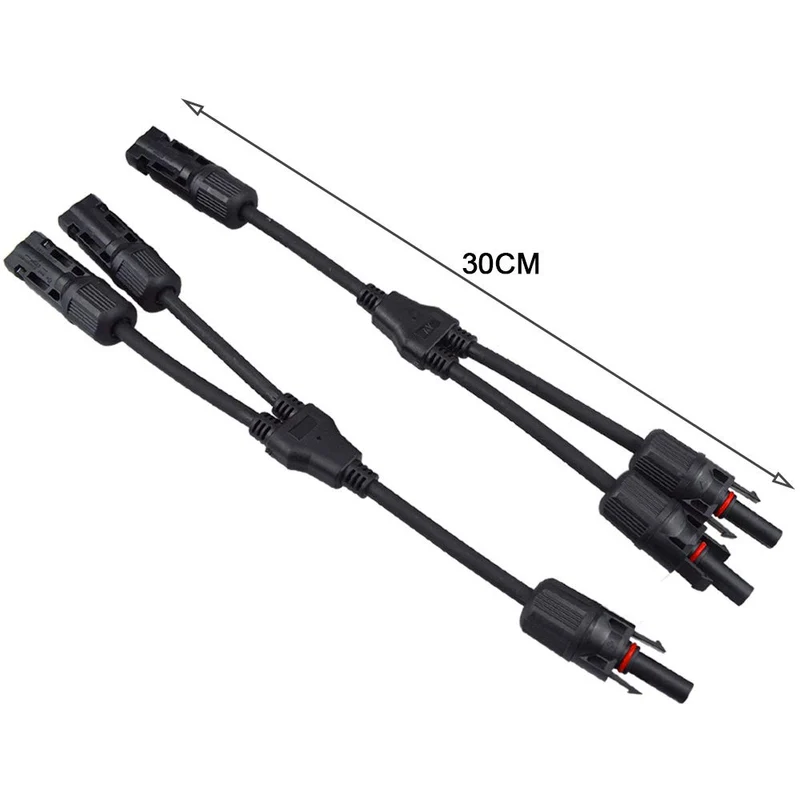

• Abmessungen: ca. 280 × 60 × 20 mm
• Farbe: Schwarz
• Gewicht: ca. 120 g pro Paar

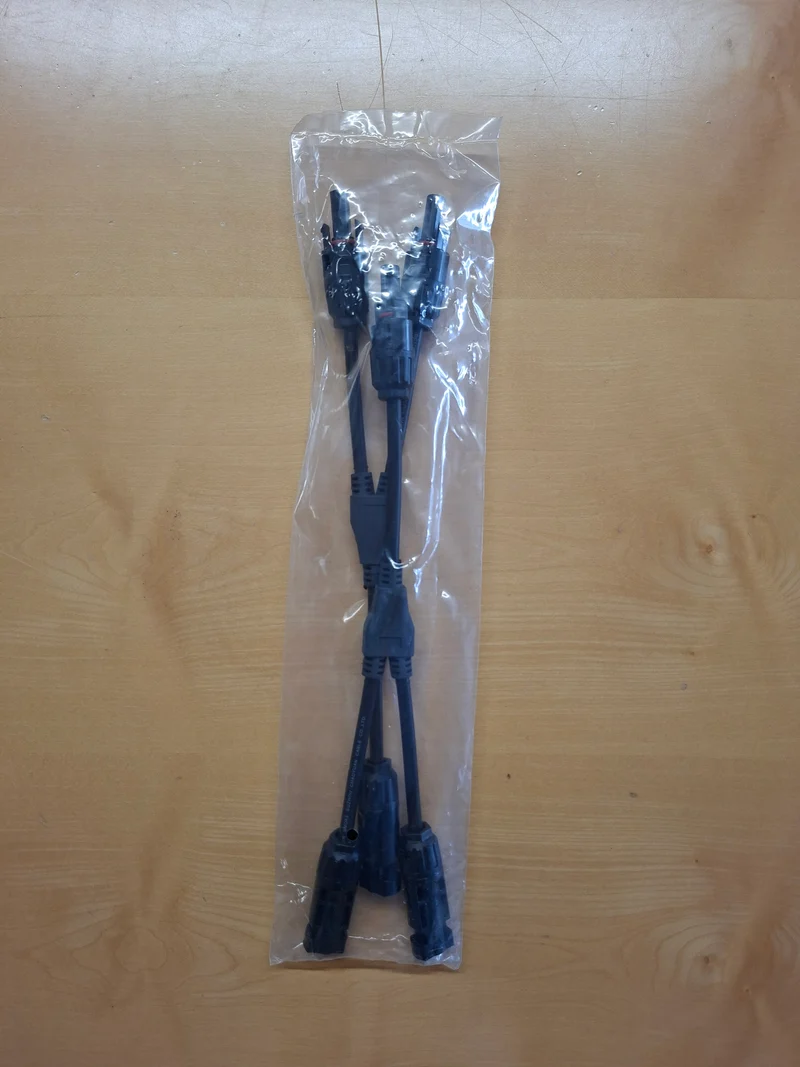

Lieferumfang

• 1 × Y-Abzweigverbinder: 1 männlicher auf 2 weibliche Anschlüsse
• 1 × Y-Abzweigverbinder: 1 weiblicher auf 2 männliche Anschlüsse

Lieferumfang insgesamt: 1 Paar / 1 komplettes Set für die Parallelschaltung von 2 Solarmodulen.

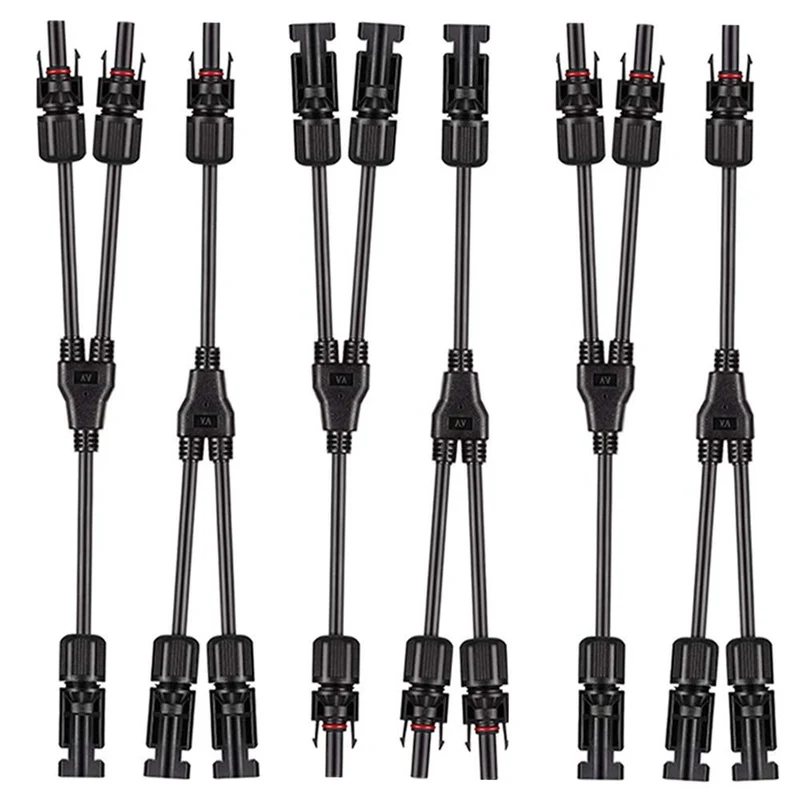

Wichtiger Hinweis zur Produktabbildung

Auf einzelnen Produktabbildungen können 3 Sets beziehungsweise 3 Paare dargestellt sein. Der Verkaufspreis und Lieferumfang beziehen sich ausschliesslich auf 1 Paar, bestehend aus 2 Y-Abzweigverbindern.

Hinweis zur Parallelschaltung

Bei der Parallelschaltung addieren sich die Ströme der beiden angeschlossenen Solarmodule. Solarkabel, Steckverbinder, Sicherungen und Solarladeregler müssen deshalb für den möglichen Gesamtstrom ausgelegt sein. Der maximale Nennstrom des Abzweigverbinders von 30 A darf nicht überschritten werden.

Für eine optimale Parallelschaltung sollten Solarmodule mit zueinander passenden elektrischen Kennwerten verwendet werden.

Die CAMPINGWELT24 AG unterstützt Sie gerne bei der Auswahl von Solarmodulen, MC4-Steckverbindern, Solarkabeln, Dachdurchführungen und MPPT-Solarladereglern sowie beim fachgerechten Einbau Ihrer Solaranlage.
