Montage-Set für Solarpanels – 4 Eckhalterungen für 18–40 mm Alurahmen, ABS, Weiss-Grau

Das Solarpanel-Montageset mit vier stabilen Eckhalterungen ermöglicht eine sichere und flexible Befestigung gerahmter Solarmodule auf unterschiedlichen Untergründen. Die Halterungen eignen sich für Solarmodule mit Aluminium-Rahmenhöhen von 18 bis 40 mm und können unter anderem auf Wohnmobilen, Campervans, Booten, Dächern oder Balkonen eingesetzt werden.

Die Eckhalter bestehen aus wetterfestem und UV-beständigem ABS-Kunststoff und sind damit speziell für Anwendungen im Aussenbereich konzipiert. Je nach Untergrund und Montagesituation ist sowohl eine bohrfreie Verklebung als auch eine zusätzliche mechanische Befestigung mit Schrauben möglich.

Für Solarmodule mit 18–40 mm Alurahmen

Das Montagesystem ist für gerahmte Solarpanels mit einer Rahmenhöhe beziehungsweise Rahmenstärke von 18 bis 40 mm ausgelegt.

Durch die mitgelieferten unterschiedlichen Schrauben lässt sich das Set an verschiedene Modulrahmen innerhalb dieses Bereichs anpassen.

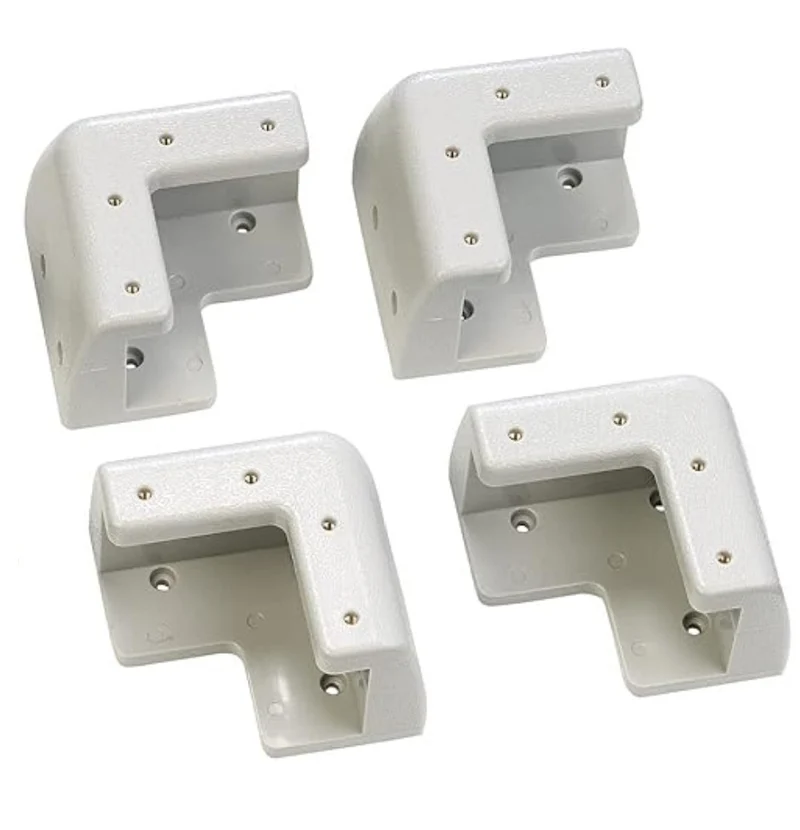

Vier stabile Eckhalterungen

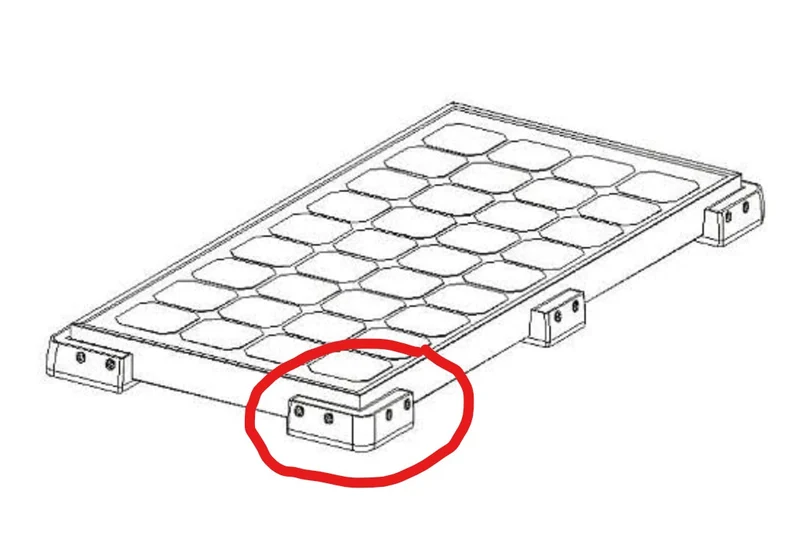

Das Solarmodul wird an seinen vier Ecken aufgenommen. Jede Eckhalterung misst 87 × 87 × 59 mm.

Die Eckmontage sorgt für vier definierte Befestigungspunkte und eignet sich besonders für kompakte Solarmodule, bei denen eine Montage über die Modulecken gewünscht ist.

Bohrfreie Montage möglich

Ein wesentlicher Vorteil der Halterungen ist die Möglichkeit einer bohrfreien Befestigung auf einem geeigneten Untergrund. Die Eckhalter können mit einem für Untergrund und Anwendung geeigneten Klebesystem befestigt werden.

Das ist insbesondere bei Fahrzeugdächern interessant, da bei geeigneter Montage keine zusätzlichen Bohrungen durch die Dachhaut erforderlich sind.

Alternativ beziehungsweise zusätzlich können die Halterungen je nach Untergrund auch mechanisch verschraubt werden.

Wetterfester und UV-beständiger ABS-Kunststoff

Die Eckhalterungen bestehen aus ABS-Kunststoff und sind laut Produktangaben wetterfest sowie UV-beständig.

Dadurch eignen sie sich für dauerhaft im Aussenbereich installierte Solarmodule, beispielsweise auf:

• Wohnmobilen
• Campervans
• Wohnwagen
• Booten
• Dächern
• Balkonen
• Geeigneten Wand- und Unterkonstruktionen

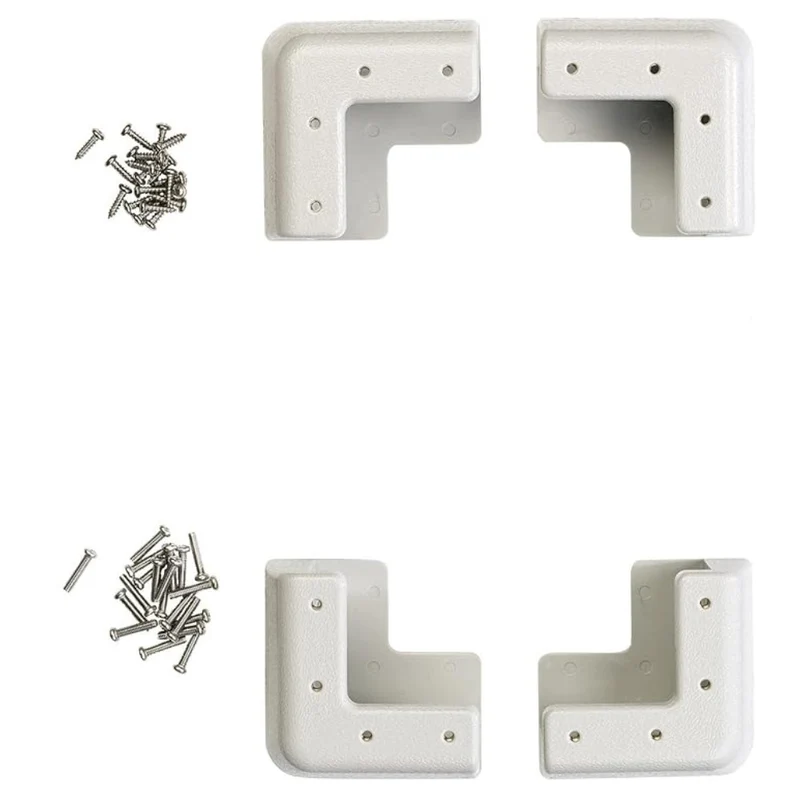

Komplettes Montageset

Das Set enthält neben den vier Eckhalterungen verschiedene Befestigungsschrauben zur Anpassung an unterschiedliche Rahmenhöhen.

Enthalten sind:

• 4 Eckhalterungen
• 16 Befestigungsschrauben
• 16 Schrauben für 35-mm-Rahmenhöhe
• 16 Schrauben für Rahmenhöhen von 18–40 mm
• Deutsche Montageanleitung

Produktmerkmale

• Montageset für gerahmte Solarpanels
• 4 stabile Eckhalterungen
• Für Solarmodule mit Aluminiumrahmen
• Geeignet für Rahmenhöhen von 18–40 mm
• Eckmass 87 × 87 × 59 mm
• Wetterfester ABS-Kunststoff
• UV-beständiges Material
• Farbe Weiss-Grau
• Für den Ausseneinsatz geeignet
• Bohrfreie Montage durch geeignete Verklebung möglich
• Alternativ mechanische Schraubbefestigung möglich
• Für Wohnmobil, Campervan und Wohnwagen
• Für Boote geeignet
• Für Dach- und Balkonmontage geeignet
• Verschiedene Befestigungsschrauben im Set
• Deutsche Anleitung inklusive

Technische Daten

Eigenschaft	Angabe
Produkttyp	Solarpanel-Montageset / Eckhalterungen
Anzahl Eckhalterungen	4
Geeignete Modulrahmen	Aluminiumrahmen
Geeignete Rahmenhöhe/-stärke	18–40 mm
Masse je Eckhalterung	87 × 87 × 59 mm
Tiefe	59 mm
Material	ABS-Kunststoff
Materialeigenschaften	Wetterfest und UV-beständig
Farbe	Weiss-Grau
Gewicht je Eckteil	ca. 154 g
Angegebenes Artikel-/Verpackungsgewicht	ca. 480 g
Befestigung	Kleben und/oder Schrauben, je nach Untergrund
Artikelnummer	ZX3201-944
Modellnummer	ZX3201
GTIN/EAN	4022107396592
Verpackungsmasse	ca. 19,5 × 19,3 × 6,7 cm

Hinweis zu den Gewichtsangaben

In den vorliegenden Produktdaten werden 154 g pro Eckteil sowie ein Artikel-/Verpackungsgewicht von 480 g angegeben. Da vier Eckhalterungen zu je 154 g bereits rechnerisch 616 g ergeben würden, widersprechen sich diese Angaben.

Aus diesem Grund sollte das Gewicht von 480 g nicht als verbindliches Gesamtgewicht des vollständigen Montagesets betrachtet werden.

Hinweis zur bohrfreien Montage

Eine bohrfreie Montage bedeutet nicht, dass die Halterungen ohne weitere Befestigung auf das Dach gestellt werden können. Für eine dauerhafte Verklebung muss ein für ABS-Kunststoff, den jeweiligen Untergrund und die auftretenden Belastungen geeigneter Klebstoff verwendet werden.

Klebstoff beziehungsweise Dichtmasse ist im angegebenen Lieferumfang nicht aufgeführt.

Vor der Verklebung müssen die Montageflächen entsprechend den Vorgaben des verwendeten Klebesystems vorbereitet werden.

Wichtig bei der Montage auf Fahrzeugen

Bei einer Montage auf Wohnmobil, Wohnwagen oder Campervan wirken während der Fahrt erhebliche Fahrtwind- und Vibrationsbelastungen auf das Solarmodul. Die Befestigungsart muss deshalb auf das verwendete Solarmodul, das Fahrzeugdach und die auftretenden Belastungen abgestimmt sein.

Insbesondere bei grossen oder schweren Solarmodulen sollte geprüft werden, ob vier Eckhalterungen allein für die konkrete Anwendung ausreichend sind oder zusätzliche Befestigungselemente benötigt werden.

Lieferumfang

• 4 Solarpanel-Eckhalterungen in Weiss-Grau
• 16 Befestigungsschrauben
• 16 Schrauben für 35-mm-Rahmenhöhe
• 16 Schrauben für Rahmenhöhen von 18–40 mm
• 1 deutsche Montageanleitung

Klebstoff, Dichtmittel, Solarmodul und weiteres Montagezubehör sind nur enthalten, wenn diese ausdrücklich separat angegeben werden.

Bei Fragen zur Auswahl der passenden Solarpanel-Halterung, zur Verklebung auf dem Fahrzeugdach oder zur Zusammenstellung einer kompletten Solaranlage berät Sie die CAMPINGWELT24 AG gerne. Auf Wunsch unterstützen wir Sie auch bei der fachgerechten Montage Ihrer Solaranlage auf Wohnmobil, Wohnwagen oder Campervan.
